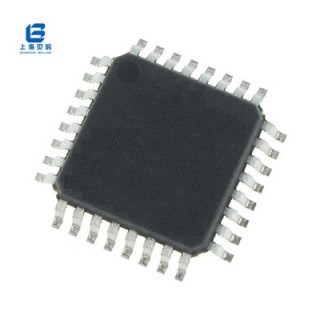

BL6810

【品牌】:BELLING

【单价】:请询价

【库存交期】:2周

【最小起订量】:2500

【封装】:LQFP32

【下载】: PDF文档下载

分享到:
询价提示

1、24小时内快速提供报价

2、提交询价后立即发送确认邮件

3、登录我的询价实时查看处理情况

阶梯价格

购买数量大于最大阶梯数量,建议询价获得更优惠价格!

询 价

制造商: 上海贝岭股份有限公司 标准包装数: 2500
封装: LQFP32 包装: 卷带
类别: 集成电路 » 通信及网络IC » 电信线路管理IC 无铅情况/RoHS: 符合
产品描述: 电力线载波通信调制解调电路;全集成的电力线载波通讯SOC芯片、高性能嵌入式DSP、片上集成嵌入式MCU核

BL6810参数


  制造商
  产品种类
  电力线载波通信调制解调电路
  产品特性
  全集成的电力线载波通讯SOC芯片、高性能嵌入式DSP、片上集成嵌入式MCU核
  电源电压
  5V
  频率
  131.58k/263.16k/312.16k/416.67kHz
  标准
  EIA709.2
  数据数率
  5.48kbps/783bps/87bps
  灵敏度
  < 1uV
  封装
  LQFP32
  代换型号
  /


BL6810概述


BL6810是一款基于电力线网络的调制解调通讯芯片,可应用于低压电力线载波远程自动抄表(AMR)、能源管理、安防报警系统、智能家居控制、路灯控制系统等场合。 BL6810支持BPSK调制;具有多频点、多速率的特点;支持信号的自适应接收;内嵌增强型8051MCU核。 BL6810具有可自适应多载波,自适应多速率电力线通信技术。能根据线路条件,自动选择合适的频点,速率进行鲁棒通信,最高速率5.48kbps。BL6810具有12位5M高速ADC+复杂数字处理的接收体系架构,能精确指示信号强度,线上噪声强度等重要信息。BL6810接收灵敏度可达0.5μV,长距离电力线传输的深度衰减下仍可稳定接收。内置66dB自动增益放大器,接收动态范围120dB; BL6810集成5M8051增强型处理器核,具备28KBytesCodeFlash,4KBytesSRAM,512BytesUserFlash。同时支持CRC,RS硬件编解码。可通过电力线通信实时更新内部固件程序。


BL6810引脚图/引脚功能


上海贝岭BL6810引脚图/引脚功能


BL6810典型应用电路图


上海贝岭BL6810典型应用电路图


BL6810应用领域


●   AMR
●  能源管理
●  安防报警系统
●  智能家居控制
●  路灯控制系统
