L8312参数
|
制造商 |
台湾友顺科技集团公司 |
|
产品品牌 |
UTC |
|
产品种类 |
场效晶体管偏压控制器 |
|
产品特性 |
直接驱动PIN二极管和多路复用器IC、高电源电压 |
|
电源电源 |
-0.6V~12V |
|
电源电流 |
100mA |
|
功率耗散 |
600mW |
|
储存温度 |
-50°C ~ +85°C |
|

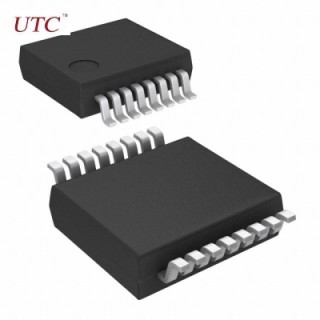

封装 |
SSOP-16 |
|
代换型号 |
/ |
L8312概述
在UTCL8312是专门设计的集成电路为控制卫星接收机前端块开关，并提供客户与两个控制信号独立双通道：为LNB开关信号路径的极化和音开关控制器选择。在UTCL8312的特征在于，它的两个独立的通道，每个提供逻辑输出，以显示LNB状态切换极化的选择和22 kHz音调信号。外部分立元件和宽的最小数量电源电压范围使该器件非常适合于双，四和多张传送通用LNB开关以获得更低的成本和最小的PCB尺寸。为了满足特殊的LNB开关模式，更紧规范已经考虑到了两极分化开关特性。外部元件的数量也减少。在UTCL8312包括独立的22K音频检测每个通道。另外，内置的音频放大电路是旨在通过一个外部电阻器来保护瞬态信号和电容器简单，而且还提供了良好的带宽和敏感性。UTCL8312一般适用于多输出高频头和多开关。
L8312引脚图/引脚功能
L8312典型应用电路图
