LR9200参数
|
制造商
|
台湾友顺科技集团公司
|
|
产品种类
|
低压差线性稳压电路
|
|
产品特性
|
超供电电流为20μA、输出电压精度：±0.8％、内置折回保护电路
|
|
输入电压
|
9V
|
|
输出电压
|
-0.3V~ 9.3V
|
|
输出电流
|
200mA
|
|
工作温度
|
-40°C ~ +85°C
|
|
封装
|
SOT-89/SOT-25
|
|
代换型号
|
/
|
LR9200概述
该UTC LR9200是一个典型的LDO具有高功能输出电压精度，低电源电流，低导通电阻和高纹波抑制。在UTC LR9200的操作，压降电压很低和线路瞬态和负载瞬态响应都非常良好。在内部UTC LR9200，可以看到很多功能可见块图。有一参考电压单元，一个误差放大器，电阻器网的电压设置。UTC LR9200可以用作电源的一个理想手持通信设备，如：动力源便携式通信设备，电源电器电器，例如，照相机，录像机和摄像机和电源来源电池供电设备。
LR9200引脚图/引脚功能

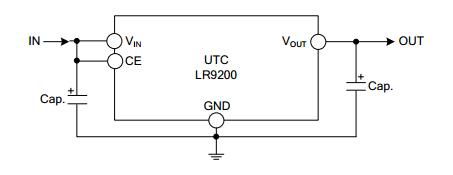

LR9200典型应用电路图
应用领域
• LED灯电源
• 适配器
• 车载逆变电源
• 液晶电视电源
• DVD和DVB电源板
• 通信逆变电源
• 电动工具电源
• 应急灯电源
• 无线和便携式应用
