BL8549参数
|
制造商
|
上海贝岭股份有限公司
|
|
产品种类
|
升压型LED背光/照明驱动电路
|
|
产品特性
|
40 v背光LED驱动PWM直接变暗
|
|
模式
|
PFM/PWM
|
|
输入电压
|
2.5V~5V
|
|
低静态工作电流
|
0.6mA
|
|
频率
|
600KHz
|
|
输出电压
|
40V Max
|
|
反馈电压
|
200mV
|
|
最高效率
|
90%
|
|

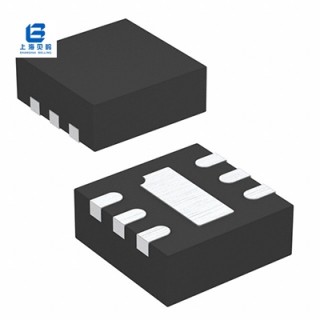

封装
|
DFN2x2-6L/SOT23-6
|
|
代换型号
|
/
|
BL8549概述
BL8549是效率高电流型异步的,40 v加强对领导的转换器背光驱动。其输入电压范围从2.5 v至4.5 v,它提供了一个可调恒流输出决定资源集连接到BL8549 FB销。LED的亮度也可以直接由PWM控制信号将CE销,使调光控制非常简单。BL8549的切换频率设置为600千赫,它会自动切换烤瓷和PWM模式基于负载电流,因此在光提高变换器的效率负载以及沉重的负荷。BL8549由许多块这样的保护UVLO,输出电压过压保护,和热保护芯片和负载安全意外的环境下。在小DFN2x2-6和BL8549可用SOT23-6包装。
BL8549引脚图/引脚功能
BL8549典型应用电路图
BL8549应用领域
● 智能手机
● MID 7
● 便携式DVD
● TFT LCD偏见
● 便携式LED照明或火炬
● 其他应用程序需要的高电压
