ME2101参数
|
制造商
|
南京微盟电子有限公司
|
|
产品种类
|
升压DC/DC转换器
|
|
产品特性
|
低启动电压、高效率、极低纹波和噪声、带载能力强
|
|
模式
|
PWM
|
|
输入电压
|
0.9V~6.5V
|
|
输出电压
|
3.0V~5.0V
|
|
静态偏置电流
|
6uA
|
|
频率
|
100KHz
|
|
精准性
|
±2.5%
|
|
最高效率
|
87%
|
|
封装
|

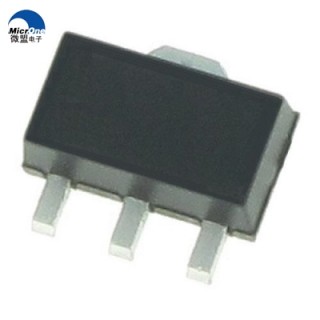

SOT23-3/SOT23-5/SOT89-3
|
|
代换型号
|
/
|
ME2101概述
ME2101系列 DC/DC芯片是采用CMOS工艺制造的低静态电流的PWM开关型DC/DC升压转换器。该系列芯片采用先进的电路设计和制造工艺，极大地改善了开关电路固有的噪声问题，减小对周围电路的干扰。输出电压为2.0V~5.0V（按0.1V的级差），振荡频率为100KHz(典型值)。对内置开关晶体管的ME2101AxxX，组成DC/DC升压电路只需接三个外围元件, 一只肖特基二极管、一只电感和一只电容。CE使能端，可关断芯片，使功耗达到最小。带Vdd端的ME2101ExxX，供电电源和电压检测分离，具有反馈功能，输出电压可调。该电路内部的软启动电路能够有效限制电路启动时引起的电流浪涌，提高了芯片的可靠性。ME2101芯片适用于低噪声、较大电流的电池供电设备。
ME2101引脚图/引脚功能
ME2101型号典型应用电路图
ME2101应用领域
● 电池供电设备的电源部分
● 无线鼠标、无线键盘、照相机、摄像机、VCR、PDA、手持电话、电动玩具等便携式设备的电源部分
● 要求提供电压比电池所能提供电压高的设备的电源部分
