AP2410

【品牌】:Chipown

【单价】:请询价

【库存交期】:2-4周

【最小起订量】:1个

【封装】:SOT23-5L

【下载】: PDF文档下载

分享到:
询价提示

1、24小时内快速提供报价

2、提交询价后立即发送确认邮件

3、登录我的询价实时查看处理情况

阶梯价格

购买数量大于最大阶梯数量,建议询价获得更优惠价格!

询 价

制造商: 无锡芯朋微电子股份有限公司 标准包装数: 3000
封装: SOT23-5L 包装: 卷带
类别: 电源管理 » 电压调节器 » DC/DC转换器 无铅情况/RoHS: 符合
产品描述: 1.5MHz 1A同步降压转换器

AP2410参数


  制造商
  无锡芯朋微电子股份有限公司
  产品种类
  降压型DC/DC稳压器
  产品特性
  1.5MHz 1000mA Synchronous PWM
  最高效率
  96%
  输入电压范围
  2.5~6.5V
  低静态工作电流
  350μA
  输出电压
  0.6~5.0V
  输出电流
  1000mA
  精准性
  ±2%
  封装
  SOT-89-5L
  代换型号
  /


AP2410概述


      AP2410是一款高效率,1.5MHz固定工作频率,电流模式PWM单片式降压稳压器,可以提供输出电压可以调品种和1.2V、1.8V等固定输出电压的品种。稳压器在无负载时的工作电流为350mA;当处于关断时,工作电流降到1μA以下。输入工作电压范围为2.5~6.5V,非常适合于单片锂离子电池或两至四节干电池供电的电子产品。AP2410在低压差工作模式下,占空比可达100%,延长了便携式设备的电池寿命。在输出负载变低时,AP2410用脉冲跳跃模式工作,保证了低的输出纹波电压,有利于对噪声敏感的应用环境。1.5MHz的开关频率,使得外围的电感和电容可以微型化。AP2410内置功率开关管和同步整流开关,无需外接肖特基二极管。反馈端电压设置为0.6V,可使输出电压低至0.6V。微小的 SOT-89-5L封装节省了印制板的面积。

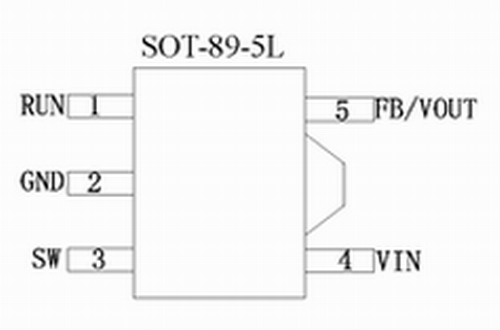

AP2410引脚图/引脚功能:


 芯朋微AP2410引脚图/引脚功能


AP2410型号典型应用电路图:


芯朋AP2410型号典型应用电路图


AP2410典型效率曲线


AP2410典型效率曲线


AP2410应用领域:


•   手机和智能电话
•   微处理器和DSP内核供电
•   无线电和DSL调制解调器
•   掌上电脑
•   各种媒体播放器
•   数码相机和摄像机
•   各种手持设备
•   移动互联网设备和超级移动个人计算机
