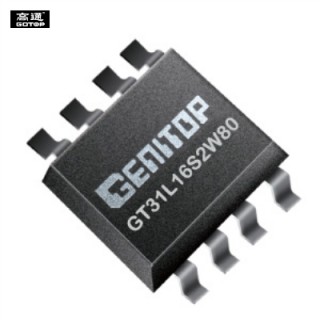

GT31L16S2W80参数
|
制造商
|
上海高通半导体有限公司
|
|
产品种类
|
字库芯片
|
|
产品特性
|
标准点阵汉字字库芯片
|
|
时钟频率
|
120MHz(max.)@3.3V
|
|
工作电压
|
2.7V~3.6V
|
|
低静态工作电流
|
5uA
|
|
工作电流
|
12mA
|
|
字符集
|
中文GB18030，兼容Unicode
|
|
字号
|
12x12/16x16点阵
|
|
封装
|
SOP8-B
|
|
代换型号
|
/
|
GT31L16S2W80概述
GT31L16S2W80是一款内含12x12点阵和16x16点阵的汉字字库芯片，支持GB2312国标简体汉字（含有国家信标委合法授权）、ASCII字符及Unicode转GB2312编码表。排列格式为横置横排。用户通过字符内码，利用本手册提供的方法计算出该字符点阵在芯片中的地址，可从该地址连续读出字符点阵信息。GT31L16S2W80除含有上述字库以外，还提供客户1M字节的可自由读写空间，包括256个扇区，每个扇区4K字节或16页，每页256字节，可自由读写空间地址范围为：0000000~0fffff, 该自由读写空间在各厂商烧录器中的型号为GT16G80，在烧录器的上位机软件中选择该型号即可烧录，可重复擦写10万次以上。
GT31L16S2W80引脚图/引脚功能
GT31L16S2W80典型应用电路图
