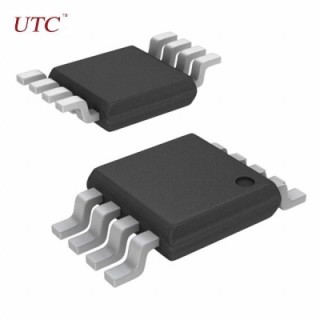

3563参数
|
制造商 |
台湾友顺科技集团公司 |
|
产品品牌 |
UTC |
|
产品种类 |
脉冲宽度调变控制器 |
|
低启动电流 |
1.5A的连续输出电流、高边电流检测能力、高效率、操作频率从100Hz至100kHz |
|
电源电压 |
30V |
|
电源电流 |
1.6mA |
|
集电极关闭状态电流 |
10nA |
|
工作温度 |
0°C ~+70°C |
|
封装 |
DIP-8/SOP-8 |
|
代换型号 |
/ |
3563概述
UTC 3563是一款单片控制电路包含所需的直流到直流的主要功能转换器和高边，感觉到恒流源。该装置由一个内部温度的补偿的参考，比较器，控制占空比周期振荡器的有源电流检测电路，自举的驱动程序，以及大电流输出开关。此设备是专门设计来构造一个恒定电流源，用于与一个电池充电器最低数of外组件。自举驱动器能驱动的NPN输出开关以饱和度更高的效率和更少的热量耗散。在UTC 3563可提供1.5A连续电流，而不需要一个散热片。
3563引脚图/引脚功能
3563典型应用电路图
应用领域
● 恒流源的电池充电器
● 护程序的手机
● 降压型DC-DC转换器模块
