LR9101参数
|
制造商
|
台湾友顺科技集团公司
|
|
产品种类
|
低压差线性稳压电路
|
|
产品特性
|
电源电流：50μA、待机模式：0.1μA、纹波抑制、好线路调整率：0.02％/ V
|
|
输入电压
|
6V
|
|
输出电压
|
-0.3V~ 6.3V
|
|
输出电流
|
300mA
|
|
电源电压抑制比
|
70
|
|
工作温度
|
-40°C ~ +85°C
|
|
封装
|
SOT-23-5
|
|
代换型号
|
/
|
LR9101概述
该UTC LR9101是一个典型的LDO（线性稳压器）与高输出电压精度，低电源电流，低功能导通电阻和高纹波抑制。在UTC LR9101的操作，压差非常低和线路瞬态和负载瞬变响应很好。在内部，有是UTC LR9101的许多功能从而可以可以看出在块图。有一参考电压单元，误差放大器，电阻网络的电压设置，电流限制电路，和芯片使能电路中的每个UTC LR9101。与UTC LR9101可以用作电源的一个理想手持通信设备，如：动力源便携式通信设备，电源电器，例如，照相机，录像机和摄像机和电源电池供电设备。

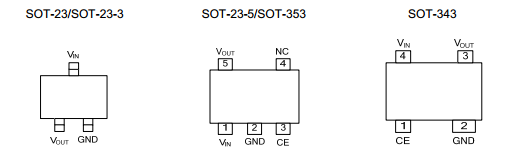

LR9101引脚图/引脚功能
LR9101典型应用电路图
应用领域
• LED灯电源• 适配器
• 车载逆变电源
• 液晶电视电源
• DVD和DVB电源板
• 通信逆变电源
• 电动工具电源
• 应急灯电源
• 无线和便携式应用
