BL1511参数
|
制造商
|
上海贝岭股份有限公司
|
|
产品种类
|
|
|
产品特性
|
单通道、输入电压范围包括地面、交流或直流耦合输入/输出、标准定义视频过滤器驱动程序
|
|
电源电压VDD
|
3.3V~5.5V
|
|
频率
|
8MHz
|
|
静电放电
|
8KV
|
|
工作温度
|
-40°C ~ +85°C
|
|

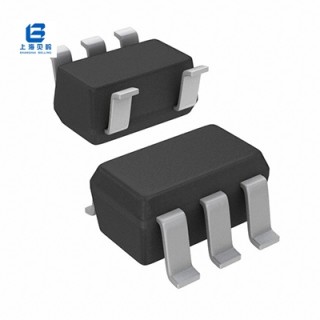

封装
|
SOT23-5
|
|
代换型号
|
/
|
BL1511概述
BL1511是低压,单通道视频与综合重建滤波器和放大器输入夹。特别适合标准定义视频信号,这个设备是理想的广泛电视和机顶盒的应用程序。BL1511提供6分贝增益轨到轨输出驱动和第五秩序重建滤波器输出。它有8 mhz3 db带宽和31.25 v /μs转换速率。BL1511提供改进图像质量相比之下无源LC滤波器和离散驱动解决方案。BL1511可以DC-coupled或AC-coupled输入视频信号,如DAC的输出级消除带外噪声。BL1511中的输出可以配置为直流或AC-coupled输出。的BL1511有SC70-5(说- 353)和SOP8包。它是在一个环境温度-40℃+ 85℃。
BL1511引脚图/引脚功能
BL1511典型应用电路图
BL1511应用领域
● 有线电视和卫星电视机顶盒
● 视频放大器,
● 通信设备,
● 便携和手持产品,
● 个人视频录像机,
● 视频点播,DVD播放器
