ME1117参数
|
制造商
|
南京微盟电子有限公司
|
|
产品种类
|
低压差线性稳压器
|
|
产品特性
|
高精度、高纹波抑制、温度稳定性、超小包装
|
|
输入电压
|
20V
|
|
输出电压
|
1.25V~15.0V
|
|
最大输出电流
|
1000mA
|
|
静态偏置电流
|
3mA
|
|
电源抑制比1KHz
|
60dB
|
|
精准性
|
±2%
|
|

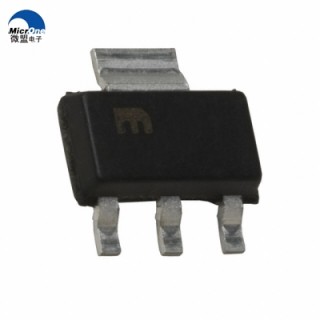

封装
|
SOT223/TO252
|
|
代换型号
|
/
|
ME1117概述
ME1117系列是高度准确,噪音低,LDO稳压器,能够提供一个输出电流超过最大压差为1.3 1.0 1.0 V。本系列包含六个固定输出电压为1.2 V,1.8 V,2.5 V,3.3 V,5.0 V,没有最低负载要求维护监管。还包括一个可调输出版本从1.25 V可以被编程到15 V和两个外部电阻。芯片内微调调整参考输出电压±2.0%的准确率。内部由输出限流保护功能,安全操作区域补偿,和热关闭。ME1117系列可以用15 V的输入操作。设备可用在SOT223/TO252-2L。
ME1117引脚图/引脚功能
ME1117型号典型应用电路图
ME1117应用领域
• 消费者和工业设备的监管
• 开关电源后监管
• 高效率线性稳压器
• 直流转换器
• 硬盘控制器
• 电池充电器
