BL9328A参数
|
制造商
|
上海贝岭股份有限公司
|
|
产品种类
|
降压型DC/DC转换器
|
|
产品特性
|
1.5MHz,800mA
|
|
最高效率
|
96%
|
|
输入电压范围
|
2.5~6V
|
|
低静态工作电流
|
180μA
|
|
输出电压
|
4.5~5..5V
|
|
输出电流
|
800mA
|
|
精准性
|
±2%
|
|
封装
|
ESOP8
|
|
代换型号
|
SY8021L
|
BL9328A概述
BL9328A双恒频,1.5 mhz,斜坡补偿电流模式PWM降压变换器工作在2.5 v至5.5 v的输入电压范围。这个特性使得BL9328适用于单细胞锂离子电池驱动的应用程序。内部同步整流器是想提高效率没有外部肖特基二极管。100%的关税循环能力在便携式设备延长电池的寿命,而静态电流180μa没有负载,和滴< 1μa关闭。脉冲跳跃模式操作提高效率在轻负载,进一步延长电池寿命。低输出电压纹波和小外部电感和电容大小与频率为1.5 mhz开关实现。BL9328提供在一个紧凑和热增强ESOP-8包,和一个可调版本是可用的。

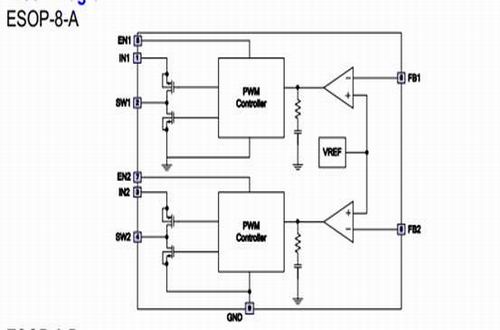

BL9328A引脚图/引脚功能:

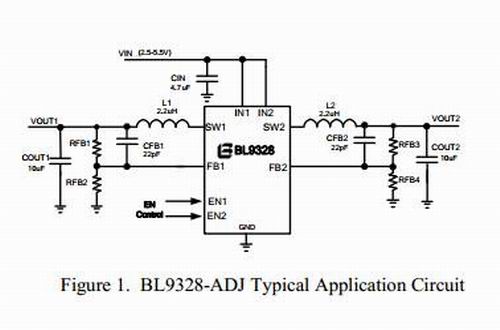

BL9328A典型应用电路图:
BL9328A应用领域:
• 手机和智能手机
• 无线手机和DSL调制解调器
• 微处理器和DSP核心供应
• pda
• 数码相机和摄像机
• MP3 / MP4 / MP5
• 便携式仪器
• GPS接收器
BL9328A与代换型号的参数比对
|
制造商
|
上海贝岭股份有限公司
|
昱灿电子有限公司
|
|
产品型号
|
BL9328A
|
HT7550
|
|
产品种类
|
DC/DC转换器
|
DC/DC转换器
|
|
产品特性
|
800mA,高输入电压LDO线性稳压器
|
低功耗、低跌落电压
|
|
最高效率
|
\
|
\
|
|
输入电压范围
|
2.5V/6V
|
12V
|
|
低静态工作电流
|
180uA
|
\
|
|
输出电压
|
4.5~5.5V
|
2.0~5.0V
|
|
输出电流
|
800mA
|
100mA
|
|
精准性
|
±2%
|
±2%
|
|
封装
|
ESOP8
|
TO92/SOT89
|
