品牌:航顺
起订:2500
发送询价
HK1111参数
|
制造商
|
深圳市航顺芯片技术研发有限公司
|
|
产品种类
|
DC/DC升压转换器
|
|
产品特性
|
高效低噪声,PFM DC/DC升压稳压器
|
|
最高效率
|
85%
|
|
输入电压
|
0.8-12.0V
|
|
低静态工作电流
|
5.5μA
|
|
输出电压
|
2.5-5.0V
|
|
输出电流
|
Max 400mA
|
|
精准性
|
±2%
|
|

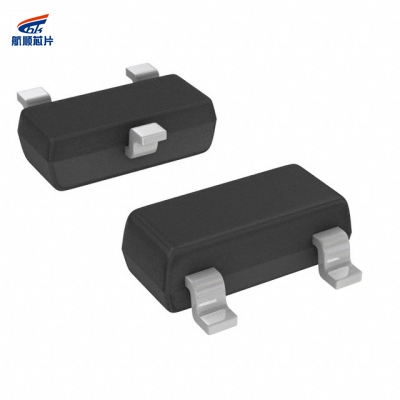

封装
|
SOT23/SOT89
|
|
代换型号
|
/
|
HK1111概述
HK1111系列是PFM控制的开关型DC/DC升压稳压芯片。0.8V的启动电压、高达400mA的负载驱动能力（当Vin=1.8V，Vout=3.3V时），极低的静态功耗（Iq<5.5uA）使得HK1111非常适合于便携式1～4节普通电池应用的场合。HK1111在电路设计及生产中，特别针对开关电路固有的噪声问题进行了改良，极大的减小了对其周边电路的干扰。HK1111电路采用了高性能、低功耗的参考电压电路结构，同时在生产中引入修正技术，保证了输出电压的高输出精度及低温度漂移。HK1111可提供SOT-89-3、SOT-23-3、SOT-89-5及SOT-23-5封装形式。在SOT-89-5及SOT-23-5封装形式中，通过CE使能端，可方便控制芯片的开关，使芯片的功耗达到最。
引脚图/引脚功能
典型应用电路图
应用领域
• PDA、DSC、MP3 Player、电动玩具、无线鼠标等便携式电池供电设备
• 单、双节电池供电设备的电源部分
• 给LED手电筒提供升压
