HK2108参数
|
制造商
|
深圳市航顺芯片技术研发有限公司
|
|
产品种类
|
DC/DC转换器
|
|
产品特性
|
HK2108 系列 DC/DC升压转换器
|
|
最高效率
|
85%
|
|
输入电压
|
2.0-7.0V
|
|
低静态工作电流
|
10μA
|
|
输出电压
|
1.0 V
|
|
输出电流
|
Max 400mA
|
|
精准性
|
±2%
|
|

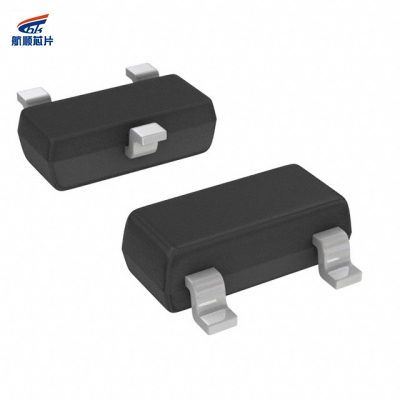

封装
|
SOT23/SOT89
|
|
代换型号
|
/
|
HK2108概述
HK2108 系列DC/DC芯片是采用CMOS工艺制造的低静态电流的PFM开关型DC/DC升压转换器。该系列芯片采用先进的电路设计和制造工艺，极大地改善了开关电路固有的噪声问题，减小对周围电路的干扰。输出电压为2.0V~7.0V（按0.1V的级差），振荡频率为180KHz(典型值)。对内置开关晶体管的HK2108Cxx，组成DC/DC升压电路只需接三个外围元件, 一只肖特基二极管、一只电感和一只电容。带CE端的HK2108Cxx，具有关断功能，可使芯片功耗达到最小。该系列芯片适用于低噪声、较大电流的电池供电设备。
HK2108引脚图/引脚功能
HK2108典型应用电路图
应用领域
• 电池供电设备的电源部分；
• 无线鼠标、无线键盘、照相机、摄象机、VCR、PDA、手持电话、电动玩具等便携式设备的电源部分；
• 要求提供电压比电池所能提供电压高的设备的电源部分。
