品牌:拓品微
发送询价
TP4056参数
|
制造商
|
南京拓品微电子有限公司
|
|
产品种类
|
高精度线性锂离子电池充电管理IC
|
|
产品特性
|
可编程、低静态功耗、恒流恒压、软启动、温度监测
|
|
低静态工作电流
|
55uA
|
|
输入电压
|
5~9V
|
|
输出电压
|
4.2V
|
|
输出电流
|
1000mA
|
|
精准性
|
±1%
|
|
工作温度
|
-40℃～85℃
|
|

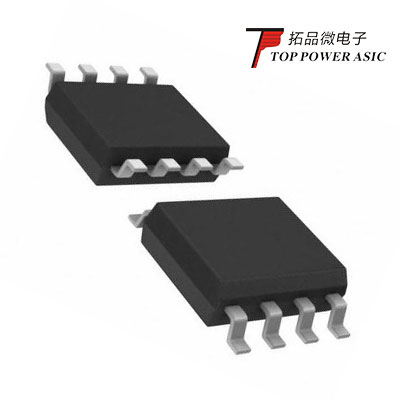

封装
|
SOP8-PP
|
|
代换型号
|
/
|
TP4056概述
TP4056 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的 SOP8/MSOP8 封装与较少的外部元件数目使得 TP4056 成为便携式应用的理想选择。TP4056 可以适合 USB 电源和适配器电源工作。
由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时，TP4056 将自动终止充电循环。
当输入电压（交流适配器或 USB 电源）被拿掉时，TP4056 自动进入一个低电流状态，将电池漏电流降至 2uA 以下。TP4056 在有电源时也可置于停机模式，以而将供电电流降至 55uA。TP4056 的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的 LED 状态引脚。
TP4056引脚图/引脚功能
TP4056型号典型应用电路图
TP4056型号PCB设计图
PCB顶层设计
PCB底层设计
TP4056应用领域
· 移动电源
· HIFI 播放器
· 遥控玩具
· 蓝牙音响
· 电动按摩器
· 无线键盘鼠标
· 移动电话、PDA
· MP3、MP4播放器
· 数码相机、GPS
· 电子词典
· 便携式设备、各种充电器
