品牌:拓品微
发送询价
TP5100参数
|
制造商
|
南京拓品微电子有限公司
|
|
产品种类
|
开关型单/双节锂电池/铁锂电池充电管理IC
|
|
产品特性
|
可编程、内置输入过流、欠压保护、芯片过温保护、短路保护、电池温度监控、电池反接保护
|
|
输入电压
|
5~18V
|
|
输出电压
|
4.2V/8.4V
|
|
输出电流
|
2000mA
|
|
精准性
|
±1%
|
|
工作温度
|
-40℃～85℃
|
|

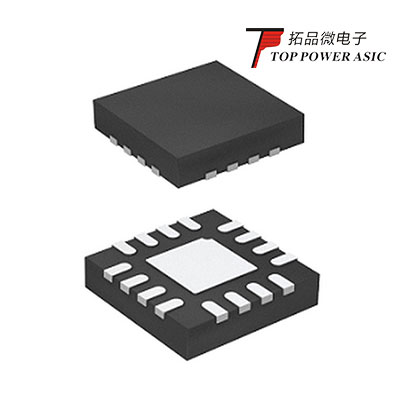

封装
|
QFN16
|
|
代换型号
|
/
|
TP5100概述
TP5100是一款开关降压型双节8.4V/单节4.2V锂电池充电管理芯片。其QFN16超小型封装与简单的外围电路，使得TP5100非常适用于便携式设备的大电流充电管理应用。同时，TP5100内置输入过流、欠压保护、芯片过温保护、短路保护、电池温度监控、电池反接保护。
TP5100具有5V-18V宽输入电压，对电池充电分为涓流预充、恒流、恒压三个阶段，涓流预充电电流、恒流充电电流都通过外部电阻调整，最大充电电流达2A。TP5100采用频率400kHz的开关工作模式使它可以使用较小的外围器件，并在大电流充电中仍保持较小的发热量。
TP5100内置功率PMOSFET、防倒灌电路，所以无需防倒灌肖特基二极管等外围保护。
TP5100引脚图/引脚功能
TP5100典型应用电路图
TP5100型号PCB设计图
PCB顶层设计
PCB底层设计
TP5100应用领域
· 对讲机
· 遥控航模
· 蓝牙音箱
· 电动工具
· 电动按摩器
· HIFI耳机放大器
· 单反相机充电器
· 便携式设备、各种充电器
· 智能手机、PDA
· 移动蜂窝电话
· MP4、MP5播放器
· 平板电脑
· 强光手电
