TP4062参数
|
制造商
|
南京拓品微电子有限公司
|
|
产品种类
|
高精度线性锂离子电池充电管理IC
|
|
产品特性
|
可编程、宽工作电压、低静态功耗、恒流恒压、软启动
|
|
低静态工作电流
|
50uA
|
|
输入电压
|
5~9V
|
|
输出电压
|
4.2V
|
|
输出电流
|
500mA
|
|
精准性
|
±1%
|
|
工作温度
|
-40℃～85℃
|
|

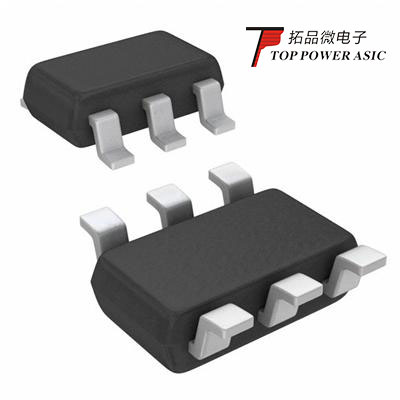

封装
|
TSOT-23-6
|
|
代换型号
|
/
|
TP4062概述
TP4062 是一款完整单节锂离子电池充电器，带电池正负极反接保护，具有更大500mA 的充电电流，更稳定的电流一致性。其采用恒定电流/恒定电压线性控制，SOT封装与较少的外部元件数目使得 TP4062 成为便携式应用的理想选择。
由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。当充电进入恒压阶段时，充电电流会自动减小。当充电电流降至设定值的 1/10时，指示灯转灯，但充电电流不停机，充电电流逐渐减小并将电池电压保持在 4.2V。
当输入电压（交流适配器或 USB 电源）被去除时，TP4062 自动进入一个低电流状态，电池漏电流在 2uA 以下。TP4062 的其他特点包括充电电流监控器、欠压闭锁、两个用于指示充电结束和输入电压接入的状态引脚。
TP4062引脚图/引脚功能
TP4062型号典型应用电路图
TP4062型号PCB设计图
PCB顶层设计
PCB底层设计
TP4062应用领域
· 移动电源
· 蓝牙应用
· 遥控玩具
· 电动按摩器
· 无线键盘鼠标
· 电子烟充电器
· 充电座、移动电源
· 蜂窝电话、PDA、MP3播放器
