TP4059参数
|
制造商
|
南京拓品微电子有限公司
|
|
产品种类
|
高精度线性锂离子电池充电管理IC
|
|
产品特性
|
可编程、软启动、宽工作电压、正负极反接保护、恒流恒压
|
|
低静态工作电流
|
145uA
|
|
输入电压
|
5~9V
|
|
输出电压
|
4.2V
|
|
输出电流
|
600mA
|
|
精准性
|
±1%
|
|
工作温度
|
-40℃～85℃
|
|

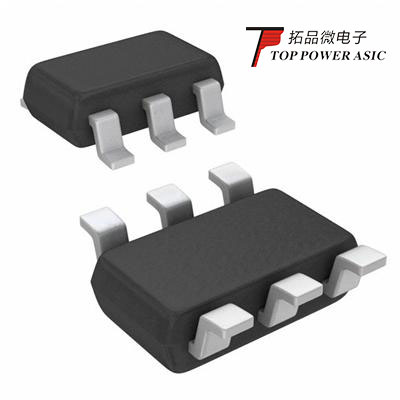

封装
|
SOT23-6
|
|
代换型号
|
/
|
TP4059概述
TP4059 是一款完整的单节锂离子电池充电器，带电池正负极反接保护反接，具有更大 600mA 的充电电流，更稳定的电流一致性。其采用恒定电流/恒定电压线性控制，SOT 封装与较少的外部元件数目使得 TP4059 成为便携式应用的理想选择。TP4059 可以适合 USB 电源和适配器电源工作。
由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。当电池达到 4.2V 之后，充电电流降至设定值 1/10，TP4059 将自动终止充电。
当输入电压（交流适配器或 USB 电源）被拿掉时，TP4059 自动进入一个低电流状态，电池漏电流在 2uA 以下。TP4059 的其他特点包括充电电流监控器、欠压闭锁、自动再充电和两个用于指示充电结束和输入电压接入的状态引脚。
TP4059引脚图/引脚功能
TP4059型号典型应用电路图
TP4059型号PCB设计图
PCB顶层设计
PCB底层设计
TP4059应用领域
· 蜂窝电话
· 蓝牙应用
· 儿童手表
· 遥控手柄
· 电动按摩器
· 儿童电动玩具
· PDA、MP3播放器
· 无线键盘、鼠标
· HIFI 耳机播放器
· 充电座、移动电源
