TP4057参数
|
制造商
|
南京拓品微电子有限公司
|
|
产品种类
|
高精度线性锂离子电池充电管理IC
|
|
产品特性
|
正负极反接保护、可编程、低静态功耗、恒流恒压、软启动
|
|
低静态工作电流
|
40uA
|
|
输入电压
|
5~9V
|
|
输出电压
|
4.2V
|
|
输出电流
|
500mA
|
|
精准性
|
±1%
|
|
工作温度
|
-40℃～85℃
|
|

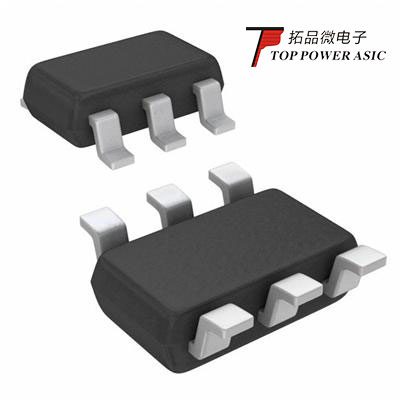

封装
|
SOT23-6
|
|
代换型号
|
/
|
TP4057概述
TP4057 一款完整的单节锂离子电池充电器，带电池正负极反接保护，采用恒定电流/恒定电压线性控制。其 SOT 封装与较少的外部元件数目使得 TP4057 便携式应用的理想选择。TP4057 可以适合 USB 电源和适配器电源工作。
由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。当电池达到 4.2V 之后，充电电流降至设定值 1/10，TP4057 将自动终止充电。
当输入电压（交流适配器或 USB 电源）被拿掉时，TP4057 自动进入一个低电流状态，电池漏电流在 2uA 以下。TP4057 的其他特点包括充电电流监控器、欠压闭锁、自动再充电和两个用于指示充电结束和输入电压接入的状态引脚。
TP4057引脚图/引脚功能
TP4057型号典型应用电路图
TP4057型号PCB设计图
PCB顶层设计
PCB底层设计
TP4057应用领域
· 智能手环
· 智能手表
· 儿童手表
· 蓝牙耳机
· 电动按摩器
· 便携式录音设备
· 可穿戴医疗设备
· 微型便携式设备
· 微型锂电池、充电座、移动电源
· 蜂窝电话、PDA、MP3播放器
