品牌:BELLING
起订:2500
发送询价
BL9384参数
|
制造商
|
上海贝岭股份有限公司
|
|
产品种类
|
降压型DC/DC转化芯片
|
|
产品特性
|
3A ， 18V高效率同步降压型转换器
|
|
最高效率
|
95%
|
|
输入电压范围
|
4.5~18.0V
|
|
低静态工作电流
|
1.0mA
|
|
输出电压
|
0.923~15.0V Adj
|
|
输出电流
|
3A
|
|
精准性
|
±2%
|
|

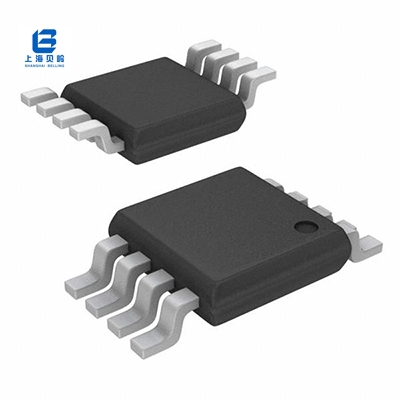

封装
|
ESOP8
|
|
代换型号
|
MP1484
|
BL9384概述
BL9384是一个宽输入电压范围，高效率，DC-DC降压开关调节器，能够对提供高达3A的输出电流。当前PWM模式控制允许使用小外部元件，如陶瓷输入和输出，以及小型电感器，同时仍提供低输出纹波。在内部集成的顶部同步整流器无需外部肖特基二极管，总体BL9384是一个高效和可靠的解决方案用于DC-DC降压应用，需要宽输入范围。BL9384提供 ESOP8可用封装。
BL9384引脚图/引脚功能
BL9384典型应用电路图
与代换型号的参数比对
|
制造商
|
上海贝岭股份有限公司
|
美国芯源系统有限公司
|
|
产品型号
|
BL9384
|
MP1484
|
|
产品种类
|
降压型DC/DC转换芯片
|
同步降压稳压器
|
|
产品特性
|
3A ， 18V高效率同步降压型转换器
|
2A/23V/340KHz同步降压稳压器
|
|
最高效率
|
95%
|
93%
|
|
输入电压范围
|
4.5~18.0V
|
4.75V-23V
|
|
低静态工作电流
|
1.0mA
|
230μA
|
|
输出电压
|
0.923~15.0V Adj
|
0.925V-20V
|
|
输出电流
|
3A
|
3A
|
|
精准性
|
±2%
|
|
|
封装
|
ESOP8
|
SOIC8N
|
应用领域
• 液晶电视
• 笔记本电脑
• FPGA电源
• LED驱动器
