品牌:BELLING
起订:3000
发送询价
BL8521参数
|
制造商 |
上海贝岭股份有限公司 |
|
产品种类 |
降压型DC/DC转换器 |
|
产品特性 |
5.5V,1.4MHz的3A同步降压转换器 |
|
最高效率 |
96% |
|
输入电压范围 |
3.6V～5.5V |
|
低静态工作电流 |
500uA |
|
输出电压 |
0.8~VIN |
|
输出电流 |
3A |
|
精准性 |
±2% |
|
封装 |
SOT23-6 |
|
代换型号 |
\ |
BL8521概述

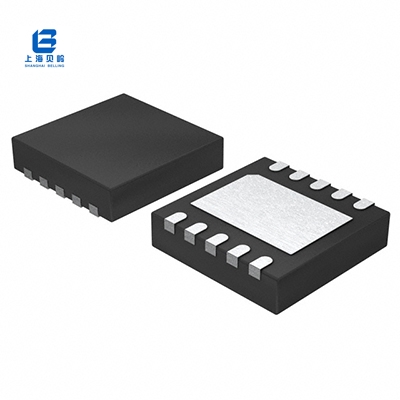

该BL8521是同步的，1.4MHz频率PWM降压转换器。它是由供电的便携式设备单节锂离子或USB端口连接而成。该BL8521可提供多达负载3A电流与输出电压低至0.8V。它可以在100%的占空比进行低操作。BL8521有逐周期的电流限流和热管断保护功能，采用DFN3*3-10封装。
BL8521引脚图/引脚功能
BL8521典型应用电路图
应用领域
• 3G网络调制解调器
• 智能电话，PDA
• 数码相机
• 液晶电视
• 便携式设备
BL8521典型效率曲线
