BL8022参数
|
制造商
|
上海贝岭股份有限公司
|
|
产品种类
|
降压型DC/DC转换器
|
|
产品特性
|
800毫安1.5MHz的7V同步降压转换器
|
|
最高效率
|
96%
|
|
输入电压范围
|
2.6 V~7.0V
|
|
低静态工作电流
|
35μA
|
|
输出电压
|
3.3 V
|
|
输出电流
|
800mA
|
|
精准性
|
±2.5%
|
|

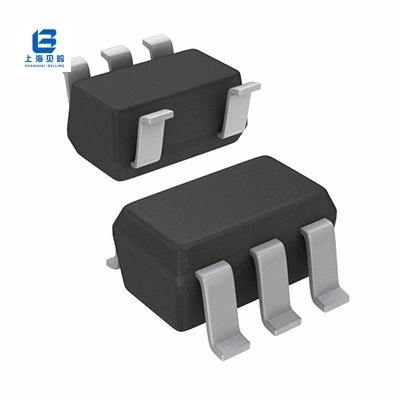

封装
|
SOT23-5
|
|
代换型号
|
/
|
BL8022概述
BL8022是一款高效率值的直流/直流转换的降压型开关稳压器，而且能够提供高达800mA的输出电流。该器件的工作输入电压范围为2.6V-7.0V，以及提供符合6V的输入电压，所以BL8022非常适合于低电压电源转换。BL8022运行在1.5MHz的固定频率，允许使用小的外部组件，如陶瓷输入和电容输出以及小型电感器，同时还提供低输出纹波。伴随着低噪声输出的优异效率实现了内部的同步整流，使得BL8022成为力量替代大型耗电的线性稳压器。内部软启动控制电路降低了电流的涌入，短路和热过载保护提高了设计的可能性。BL8022产品提供SOT23-5的封装。
BL8022引脚图/引脚功能
BL8022典型应用电路图
应用领域
• 手机
• 数码相机
• MP3和MP4播放器
• 机顶盒
• 无线和DSL调制解调器
• USB设备提供的笔记本电脑
• 便携式设备
