AP2004参数
|
制造商 |
无锡芯朋微电子股份有限公司 |
|
产品种类 |
升压型DC/DC转换器 |
|
产品特性 |
1.MHz，3A升压转换器 |
|
最高效率 |
92% |
|
输入电压范围 |
2.5～5.5V |
|
低静态工作电流 |
100uA |
|
输出电压 |
3.2～5.5V |
|
精准性 |
±2% |
|

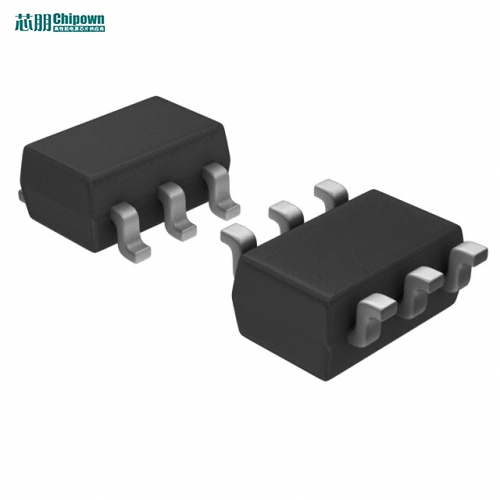

封装 |
SOT23-6L |
|
代换型号 |
\ |
AP2004概述
AP2004是一个恒定频率峰值电流模式的异步PWM升压转换器。需要一个外部肖特基二极管。在轻负载时，AP2004工作在轻负载模式。静态电流为100uA，关断电流小于1uA。内部NMOS管导通电阻为130mΩ，保证在整个输出负载范围内高效率。3A峰值电流使得AP2004可以提供1.5A输出负载电流。非常适应于MID和移动电源，输入电压范围2.5～5.5V。内部工作频率是设定在1.0MHz。AP2004采用6引脚的扁平SOT-23封装
AP2004引脚图/引脚功能
AP2004典型应用电路图
应用领域
• 白光LED驱动
• PCI或PCI-express插槽的网卡电源
• MID和移动电源
AP2004典型效率曲线
