AP2000参数
|
制造商 |
无锡芯朋微电子股份有限公司 |
|
产品种类 |
升压型DC/DC转换器 |
|
产品特性 |
1.2MHz高效率同步升压转换器 |
|
最高效率 |
92% |
|
输入电压范围 |
0.85～5.0V |
|
低静态工作电流 |
300uA |
|
输出电压 |
2.5～5.0V |
|
精准性 |
±3% |
|
封装 |
SOT-23-6L |
|
代换型号 |
\ |
AP2000概述

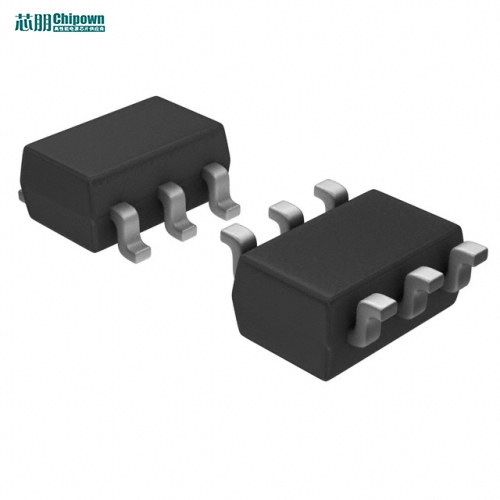

AP2000是一款1.2MHz固定开关频率，高效率的同步升压转换器。能够基于单节干电池产生3.3V电压并提供100mA以上的驱动能力。AP2000内部集成了NMOS主开关管和PMOS的同步整流管，1.2MHz的开关频率可以使用微型化的电感和陶瓷电容，减小了整体应用方案的尺寸。电流模式PWM方式的内部补偿，减少了外围元件，提高了瞬态响应能力。内部振铃抑制电路减少了开关端EMI辐射。当关断电路时，AP2000自身消耗电流低于1uA。AP2000采用6引脚的扁平SOT-23封装，可提供固定输出电压版本和可调输出电压版本。
AP2000引脚图/引脚功能
AP2000典型应用电路图
应用领域
• 手机及智能电话
• 微处理器和DSP内核电源
• 无线电和DSL调制解调器
• MP3播放器
• 数码相机和摄像机
• 便携式设备
AP2000典型效率曲线
