品牌:BELLING
起订:1000
发送询价
BL9582参数
|
制造商
|
上海贝岭股份有限公司
|
|
产品种类
|
|
|
产品特性
|
高亮度LED驱动器，内置开关
|
|
输入电压
|
6~32V
|
|
低静态工作电流
|
50μA
|
|
输出电流
|
1.4A
|
|
效率
|
95%
|
|
精准性
|
±4%
|
|

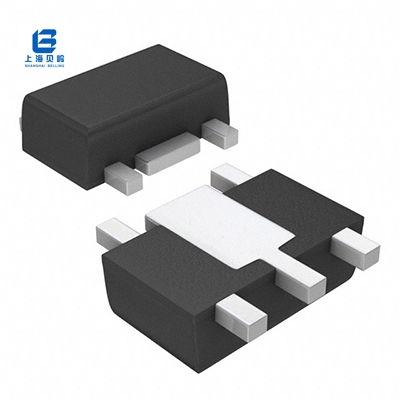

封装
|
SOT89-5
|
|
代换型号
|
PT4115
|
BL9582概述
BL9582是一个连续模式电感升降压转换器，设计用于驱动单个或多个串联连接的LED的有效地从不是电压源高LED的电压。该器件工作6V和32V之间的输入电压提供了外部输出电流高达1.4A 。根据不同的电源电压和外部元件，可以提供高达24瓦特输出功率。BL9582包括输出开关和一个高侧输出电流检测电路，其使用一个外部电阻器来设定标称平均输出电流。输出电流可以通过应用来调节外部控制信号提供给“ ADJ ”引脚。在ADJ引脚将接受一个直流电压或PWM波形。在DC调光，这将提供一个连续输出电流即正比于外部施加的直流电压。在PWM调光，这将提供一个门控输出电流和平均电流成比例的占空比周期。施加0.2V或更低的电压ADJ引脚关掉输出和开关该器件进入低电流待机状态。
BL9582引脚图/引脚功能
BL9582典型应用电路图
应用领域
•低电压LED卤素灯配件
•汽车照明
•低电压工业照明
•LED背光照明
•招牌灯
•液晶电视背光源
与代换型号的参数对比
|
制造商
|
上海贝岭股份有限公司
|
华润矽威
|
|
型号
|
BL9582
|
PT4115
|
|
产品种类
|
LED驱动
|
LED恒流驱动
|
|
产品特性
|
高亮度LED驱动器，内置开关
|
30V / 1.2A ，高调光比LED恒流驱动器
|
|
输入电压
|
6~32V
|
8~30V
|
|
低静态工作电流
|
50μA
|
95μA
|
|
输出电流
|
1.4A
|
1.5A
|
|
精准性
|
±4%
|
±4%
|
|
封装
|
SOT89-5
|
SOT89-5
|
