BL6513参数
|
制造商 |
上海贝岭股份有限公司 |
|
产品种类 |
电压检测电路 |
|
产品特性 |
三向有功功率计量芯片 |
|
低功耗 |
25mW |
|
工作电源电压 |
5V |
|
时钟输入频率 |
2.5～4MHz |
|

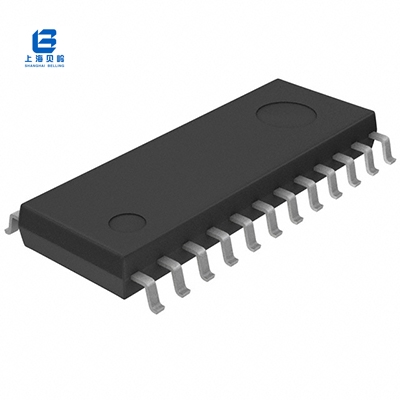

封装 |
SOP24 |
BL6513概述
BL6513集成电路是三相电子电度表的核心计量芯片，采用低功耗设计，芯片静态功耗25mW（典型值），因此可以采用三相阻容分压电源，大大降低了生产成本。基于此芯片设计的三相电子电度表具有外围电路简单、精度高、稳定性好等特点，适用于三相三线和三相四线电力用户的电能计量。
BL6513是基于数字信号处理的电能计量芯片,有测量正向和负向有功功率的功能。它可以通过选择采用绝对值或代数和相加之一的方式来计量有功功率和。CF 输出以较高频率的脉冲,用于校验和计算机数据处理，F1 和F2 输出较低频率的脉冲用于驱动脉冲电机，间接驱动机械字轮计度器计算功率，记录用电量。
片内电源检测电路可以进行掉电检测，当电源低于4V 时，将关闭CF、F1、F2 的输出
片内电路结构完全保证电压和电流通道的信号在乘法器前的相位匹配。这保证了输入信号在45Hz~65Hz 范围内的频率变化对增益基本没有影响。
BL6513引脚图/引脚功能
BL6513系统框图
