品牌:上海高通
起订:3000
发送询价

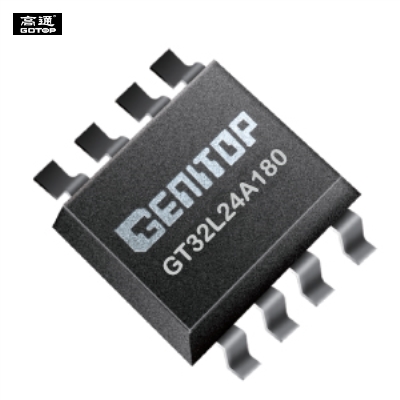

GT32L24A180参数
|
制造商
|
上海高通半导体有限公司
|
|
产品种类
|
字库芯片
|
|
产品特性
|
标准点阵汉字字库芯片
|
|
时钟频率
|
120MHz(max.)@3.3V
|
|
工作电压
|
2.7V~3.6V
|
|
低静态工作电流
|
5uA
|
|
工作电流
|
12mA
|
|
字符集
|
GB2312/Codepage/Unicode/ISO8859多国外文
|
|
字号
|
5x7~24点
|
|
封装
|
SOP8-B
|
|
代换型号
|
/
|
GT32L24A180概述
GT32L24A180是一款支持多国文字的字库芯片，支持25套CODE PAGE、13套ASCII、多国外文UNICODE，同时支持14套ISO8859字符集，该字库支持多达173国文字。24点阵以下排列格式为竖置横排，24点阵的为横置横排。用户通过字符内码，利用本手册提供的方法计算出该字符点阵在芯片中的地址，可从该地址连续读出字符点阵信息。GT32L24A180除含有上述字库以外，还提供客户8M字节的可自由读写空间，包含256 个扇区，每个扇区4K字节或16页，每页256字节，可自由读写空间地址范围为：000000~00FFFFF,该自由读写空间在各厂商烧录器中的型号为GT16G80，在烧录器的上位机软件中选择该型号即可烧录，可重复擦写10万次以上。
GT32L24A180引脚图/引脚功能
GT32L24A180参考电路图
