品牌:上海高通
起订:3000
发送询价
GT30L24A3W参数
|
制造商 |
上海高通半导体有限公司 |
|
产品种类 |
字库芯片 |
|
产品特性 |
标准点阵汉字库芯片 |
|
时钟频率 |
120MHz(max.) @3.3V |
|
工作电压 |
2.7V～3.6V |
|
工作电流 |
12mA |
|
待机电流 |
5uA |
|
数据总线 |
SPI串行总线接口 |
|
点阵排列方式 |
横置横排 |
|
工作温度 |
-40℃~85℃ |
|
封装 |
SOP8-B |

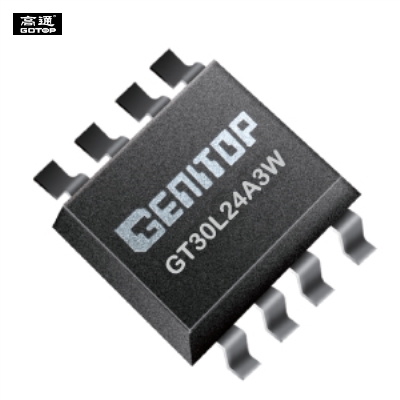

GT30L24A3W概述
GT30L24A3W是一款含12点阵、16点阵以及24点阵的字库芯片，支持GB18030简繁体汉字、JIS0208日文字符集、KSC5601韩文字符集等180国外文字符，同时兼容以上各种文字的Unicode字符集。排列格式为横置横排。用户通过字符内码，利用用户手册提供的方法计算出该字符点阵在芯片中的地址，可从该地址连续读出字符点阵信息。
GT30L24A3W引脚图/引脚功能
GT30L24A3W接口电路示意图
