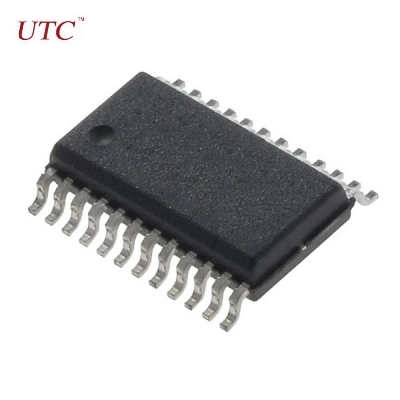

品牌:UTC
发送询价
L6219参数
|
制造商 |
台湾友顺科技集团公司 |
|
产品品牌 |
UTC |
|
产品种类 |
马达控制器芯片 |
|
产品特性 |
连续输出电流、低输出饱和电压、内部脉宽调制电流控制、过热保护 |
|
电源电压 |
45V |
|
工作电压 |
4.75~5.25V |
|
输出电流 |
750mA |
|
工作温度 |
-20~+85° С |
|
封装 |
SOP-24 |
|
代换型号 |
/ |
L6219概述
L6219 是设计用于驱动一个双极电机绕组或双向控制两个直流电动机的电动机驱动器。对于脉宽调制电流控制，它最大的输出电流是由用户的参考电压和传感电阻的选择确定。逻辑电平输入选择输出电流限制为0，33，67，或设置的最高水平。每个桥的相位输入决定负载电流方向。桥梁包括防感应瞬态，瞬态抑制二极管。内部产生的延误防止交叉电流当程控交换机交换电流方向。如果芯片温度超过安全工作范围，过热保护将禁用输出电流。
L6219引脚图/引脚功能
L6219典型应用电路图
L6219应用领域
• 马达保护器
• 软件启动器
• 变频器
• 接触器
• 继电器
• 温度控制器
• 调速电机
