BL8542B参数
|
制造商 |
上海贝岭股份有限公司 |
|
产品种类 |
升压型DC/DC转换器 |
|
产品特性 |
18V(30V峰值)2.5A同步PFM/PWM降压转换器 |
|
最高效率 |
95% |
|
输入电压范围 |
0.85～5V |
|
低静态工作电流 |
25uA |
|
输出电压 |
3.3，5V,ADJ |
|
输出电流 |
300mA |
|
精准性 |
±2% |
|

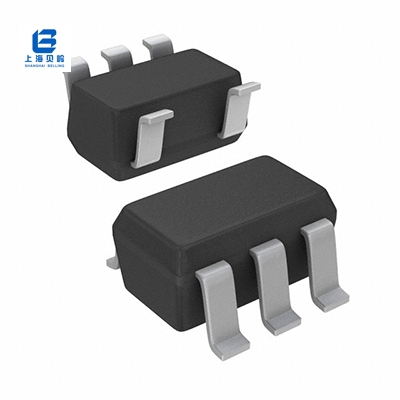

封装 |
SOT23-5 |
|
代换型号 |
\ |
BL8542B概述
该BL8542B是一个升压转换器，它提供了从低电压源升压输出电压。因为其专有的设计，它的输入电压降至850mV，是单节碱性/镍氢电池的理想选择操作。1MHz的开关频率最大限度地降低解决方案。被允许使用纤巧、扁平电感和陶瓷电容。当前模式PWM设计在内部进行补偿，从而减少外部组件数。BL8542B采用微小的SOT23-5和SOT89-3封装。
BL8542B引脚图/引脚功能
BL8542B典型应用电路图
应用领域
• 一到三节电池供电设备
• 医疗器械
• 蓝牙耳机
• 基于闪存的MP3播放器
• 降噪耳机
BL8542B典型效率曲线
