品牌:UTC
发送询价
UB6054A参数
|
制造商 |
台湾友顺科技集团公司 |
|
产品品牌 |
UTC |
|
产品种类 |
锂电池充电与保护芯片 |
|
产品特性 |
可编程充电电流高达500mA、关断模式下电源电流为20uA |
|
工作电压 |
-0.3V~+7.0V |
|
输入电源电压 |
4.5V~ 6.0 V |
|
输入电源电流 |
2000uA（MAX） |
|
储存温度 |
-40°C ~ +85°C |
|

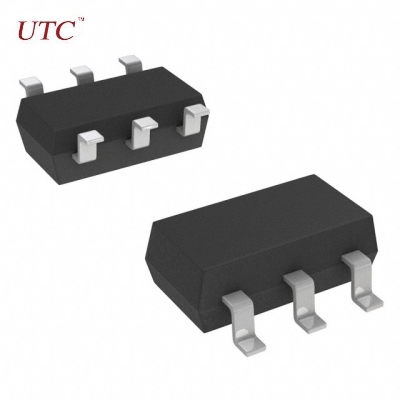

封装 |
SOT-26 |
|
代换型号 |
/ |
UB6054A概述
UTC UB6054A是一个完整恒定电流和恒定电压适用于单节锂离子电池线性充电器。它的体积小，要重点规范低充电电流使UTC UB6054A能力非常适合于使用低容量可再充电的便携式应用锂离子电池。此外，UTC UB6054A是专门设计适用于USB的供电规格。无需外部检测电阻器，并且没有阻塞二极管由于内部MOSFET架构。充电电压固定在4.2V，充电电流可以被编程通过一个外部电阻器。 UTC UB6054A自动终止充电周期，当充电电流下降到1/10最终浮动电压后，设定值为止。
UB6054A引脚图/引脚功能
UB6054A典型应用电路图
