品牌:UTC
发送询价
UC1100参数
|
制造商 |
台湾友顺科技集团公司 |
|
产品品牌 |
UTC |
|
产品种类 |
USB电源开关 |
|
产品特性 |
内置软启动、短路保护、输出过压保护、反馈环路开路保护 |
|
电源电压 |
-0.3V~36V |
|
启动电流 |
3uA |
|
工作电流 |
350uA |
|
储存温度 |
-65°C ~ +150°C |
|
封装 |

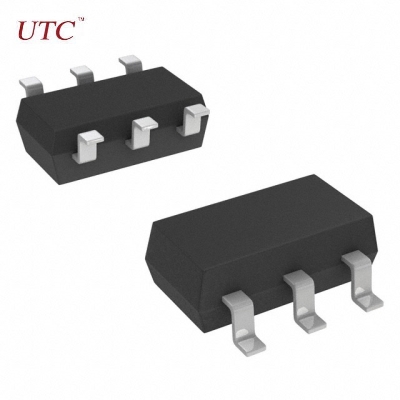

SOT-26 |
|
代换型号 |
/ |
UC1100概述
该UTC UC1100是开关模式的主控制单元充电器和适配器应用。控制变量是由辅助从次级到卷绕转印初级侧。该设备采用脉冲频率调制（PFM）方法建立非连续导通模式（DCM）的反激电源。该UTC UC1100采用原边检测和调节。光电耦合器和TL431可能被淘汰。它也是消除了环路补偿电路，而无需保持稳定。该UTC UC1100实现了卓越的调节和高平均效率，但符合要求为空载小于30mW的功耗更低。该UTC UC1100实现了高精度恒压/恒流调节和高功率效率。它提供了全面的保护范围内的自动修复功能包括逐周期限流，输出过压保护，反馈环路开路保护，短路保护，前沿消隐，VCC欠压锁定等。
UC1100引脚图/引脚功能
UC1100典型应用电路图
应用领域
● LED灯电源
● 适配器
● 车载逆变电源
● 液晶电视电源
● DVD和DVB电源板
● 通信逆变电源
● 电动工具电源
● 应急灯电源
● 无线和便携式应用
