品牌:UTC
发送询价
UPSL103参数
|
制造商 |
台湾友顺科技集团公司 |
|
产品品牌 |
UTC |
|
产品种类 |
白光显示驱动器 |
|
产品特性 |
LED开路保护、LED短路保护、过电流保护、内置热保护 |
|
输入电压 |
-0.3V~7V |
|
启动电流 |
4uA |
|
工作电流 |
2mA |
|
工作温度 |
-20°C ~ +85°C |
|

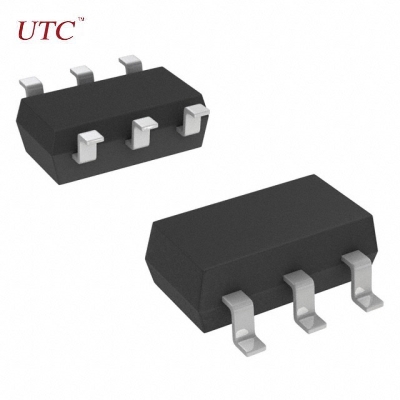

封装 |
SOT-26 |
|
代换型号 |
/ |
UPSL103概述
该UTC UPSL103是一个高度集成，低启动电流，平均电流模式，单周期控制PFC和固定交换频率PWM控制器。这些功能使LED驱动器轻松满足精度LED平均电流和高功率因数要求。该UTC UPSL103还设有一到45kHz固定频率振荡器，一个内部200mV的精密基准，以及PWM比较器闭锁逻辑。在精确的输出LED电流由平均电流反馈环路和LED电流达到调光可以通过DIM引脚容易控制。该UTC UPSL103还具有多种功能，可以防止故障的控制器条件，包括欠压锁定（UVLO），过电流保护（OCP）和过电压保护（OVP）。此外，为了保证了系统的可靠性，与UTC UPSL103是建立与所述热保护功能。的UTC UPSL103改善了性能，降低了LED驱动器的成本。
UPSL103引脚图/引脚功能
UPSL103典型应用电路图
应用领域
● LED灯电源
● 适配器
● 车载逆变电源
● 液晶电视电源
● DVD和DVB电源板
● 通信逆变电源
● 电动工具电源
● 应急灯电源
● 无线和便携式应用
