L4075参数
|
制造商 |
台湾友顺科技集团公司 |
|
产品品牌 |
UTC |
|
产品种类 |
白光显示驱动器 |
|
产品特性 |
高效率高达95％、高达1MHz的开关频率、LED开路保护、热关断保护 |
|
输入电压 |
-0.3V~+50V |
|
工作频率 |
154kHz |
|
工作温度 |
-40°C ~ +85°C |
|

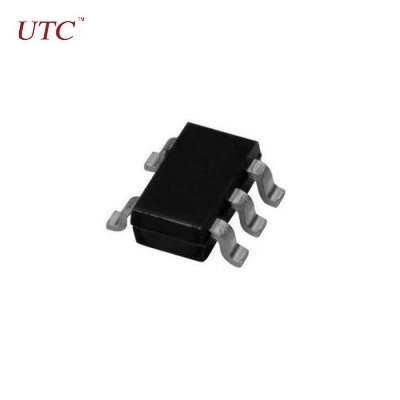

封装 |
SOT-25 |
|
代换型号 |
/ |
L4075概述
UTC L4075是一个连续导通模式电感降压转换器，设计用于驱动单个或多个系列连接的LED有效地从一个电压源比更高总的LED链电压。该芯片从输入电源供电6V和40V之间，并提供了一个外部可调输出高达750mA（SOT89-5）的电流。根据不同的电源电压和外部元件，这可以提供高达输出30W权力。该UTC L4075包括一个集成的输出开关和一个高侧输出电流检测电路，它使用一个外部电阻器来设定标称平均输出电流。输出电流可以线性通过施加外部进行调节控制信号到ADJ引脚。在ADJ引脚将接受一个直流电压调光或大范围的脉冲调光。这会提供连续或选通输出电流。低于0.2V的电压到ADJ引脚可以关闭输出关闭和芯片切换到低电流的待机状态。
L4075引脚图/引脚功能
L4075典型应用电路图
应用领域
● LED灯电源
● 适配器
● 车载逆变电源
● 液晶电视电源
● DVD和DVB电源板
● 通信逆变电源
● 电动工具电源
● 应急灯电源
● 无线和便携式应用
