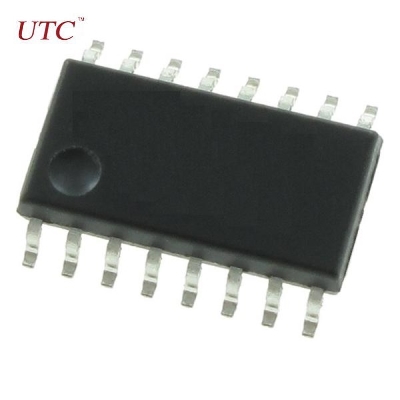

TL594参数
|
制造商 |
台湾友顺科技集团公司 |
|
产品种类 |
脉冲宽度调变控制器 |
|
产品特性 |
可调节死区时间、双脉冲不是由于它的结构允许在任一输出、5V内部参考电压:1％精度 |
|
电源电压 |
41V |
|
集电极输出电流 |
250mA |
|
工作温度 |
-40°C ~ +85°C |
|
封装 |
SOP-16/DIP-16 |
|
代换型号 |
/ |
TL594概述
在UTC TL594是一个PWM（脉宽调制）控制电路，结合两个误差放大器，一个片上可调振荡器，一个DTC （死区时间控制）比较器，一个脉冲转向控制触发器，稳压5V额定为1 ％的准确度，在UVLO（欠压锁定）控制电路和输出控制电路。两个误差放大器具有一个共模电压从不同-0.3 V至VCC - 2 V的DTC比较具有固定偏移报价死区时间近5 ％ 。 UVLO电路禁止输出，直至内部电路运行正常。内部振荡器用于驱动同步多轨电源常见的电路，当通过终止RT至基准输出被旁路和提供锯齿的外部输入到的CT 。未提交的输出晶体管具有的能力或者共发射极或发射极跟随器输出。输出控制可以选择推挽或单端输出运算的每个装置。该芯片是不允许出现的双脉冲状态推挽输出操作过程中任一输出，由于它的结构。在UTCTL594一般用于电源控制电路，其适用于大面积。
TL594引脚图/引脚功能
