U3525参数
|
制造商 |
台湾友顺科技集团公司 |
|
产品种类 |
脉冲宽度调变控制器 |
|
产品特性 |
独立的振荡器同步终端、100HZ〜500KHZ震荡范围、双源/汇输出驱动器 |
|
电源电压 |
8V~35V |
|
功率耗散 |
1000mW |
|
输出电流 |
100mA |
|
工作温度 |
0°C ~ +70°C |
|

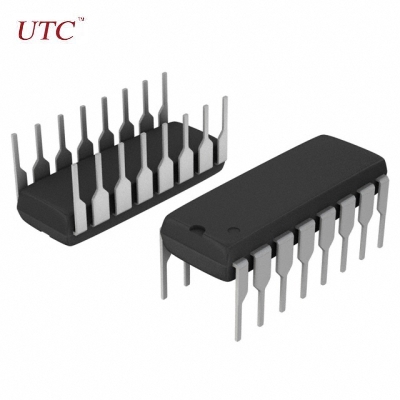

封装 |
DIP-16/SOP-16 |
|
代换型号 |
/ |
U3525概述
该UTC U3525是一个脉冲宽度调制器集成电路和设计用于开关电源的应用，以提高性能和减少外部零件的使用。关断终端同时控制的软启动电路和输出级，通过PWM提供瞬时关闭与脉冲关断，以及软启动再循环较长锁存shutdown命令。输出级特征或非逻辑，给一个低电压输出为OFF状态。欠压闭锁电路，这使输出关闭，软启动电容放电用于子正常输入电压，包括大约500毫伏滞后抖动自由运作。该PWM电路还设有锁存后的比较。当PWM脉冲已终止，则输出将保持关闭的时段的持续时间。锁闩复位与每个时钟脉冲。输出级是图腾柱的设计能够采购或沉没超过为200mA。
U3525引脚图/引脚功能
U3525典型应用电路图
应用领域
● LED灯电源
● 适配器
● 车载逆变电源
● 液晶电视电源
● DVD和DVB电源板
● 通信逆变电源
● 电动工具电源
● 应急灯电源
● 无线和便携式应用
