品牌:UTC
发送询价
UD05121参数
|
制造商 |
台湾友顺科技集团公司 |
|
产品种类 |
降压切换稳压电路 |
|
产品特性 |
效率高达95％、1.5MHz的开关频率、热关断保护、限流和短路保护、内置软启动功能 |
|
工作电源电压 |
-0.3V~7V |
|
输出电流 |
1.2A |
|
反馈电压 |
0.6V |
|
静态电流 |
ICCQ=350μA |
|
待机静态电流 |
ISD=1µA |
|
存储温度 |
-60°C ~ +150°C |
|

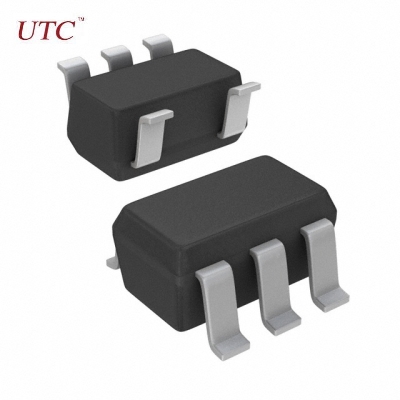

封装 |
SOT-23-5 |
|
代换型号 |
/ |
UD05121概述
该UTC UD05121是单片同步降压稳压器具有内置内部功率MOSFET。它实现了1.2A的连续输出电流固定开关频率，具有优异的负载和线路调节。电流模式工作提供了快速瞬态响应和简化环路稳定。故障条件保护包括逐周期电流限流，输出短路保护和热关断。于关断模式调节大于供给的1μA提请少电流。内部软启动降低浪涌电源电流初始启动。该UTC UD05121需要随时的最低数量提供标准的外部元件。
UD05121引脚图/引脚功能
UD05121典型应用电路图
应用领域
● LED灯电源
● 适配器
● 车载逆变电源
● 液晶电视电源
● DVD和DVB电源板
● 通信逆变电源
● 电动工具电源
● 应急灯电源
● 无线和便携式应用
