UD05151参数
|
制造商 |
台湾友顺科技集团公司 |
|
产品种类 |
降压切换稳压电路 |
|
产品特性 |
效率高达90％、电流模式控制、短路保护、热故障保护 |
|
工作电源电压 |
2.5V~5.5V |
|
反馈电压 |
0.65V |
|
静态电流 |
3.2mA |
|
环境温度 |
-40°C ~ +85°C |
|

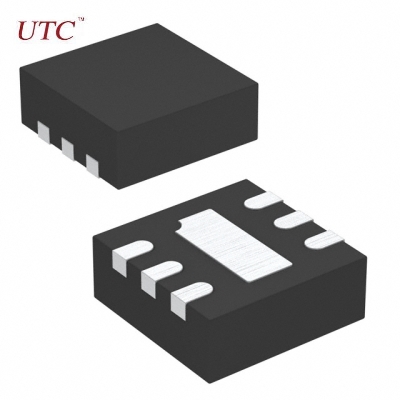

封装 |
DFN-6(2X2) |
|
代换型号 |
/ |
UD05151概述
UTC UD05151是一种高效率降压型DC/ DC转换器与当前模式和恒定频率下工作。该内部开关和同步整流器，集成高效率。外部肖特基二极管是不需要的。供应电流仅为200μA运行期间降至小于1μA的关闭。 UTC UD05151可以提供负载电流1.5A从2.5V至5.5V的电源电压。输出电压可被调节为低为0.6V。开关频率被设定为1.5MHz，允许使用的小型表面贴装电感器和电容器。它可以运行100％占空比低压降的应用。
UD05151引脚图/引脚功能
UD05151典型应用电路图
应用领域
● LED灯电源
● 适配器
● 车载逆变电源
● 液晶电视电源
● DVD和DVB电源板
● 通信逆变电源
● 电动工具电源
● 应急灯电源
● 无线和便携式应用
