品牌:UTC
发送询价
P1595参数
|
制造商 |
台湾友顺科技集团公司 |
|
产品种类 |
降压切换稳压电路 |
|
产品特性 |
短路保护、输出电压可调输出版本、开/关断控制输入、热关断限流保护、内置开关晶体管 |
|
工作电源电压 |
4.5V~24V |
|
输出电流 |
1.5A |
|
反馈电压 |
0.75V |
|
静态电流 |
4mA |
|
待机静态电流 |
2uA |
|
工作温度 |
-20°C ~ +125°C |
|
封装 |

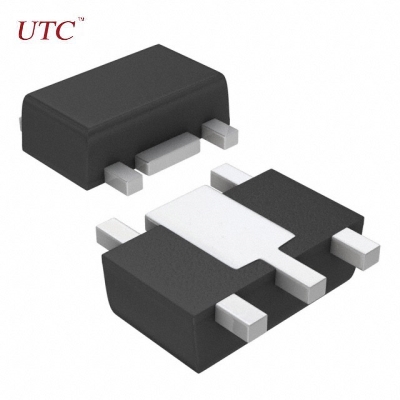

SOT-89-5 |
|
代换型号 |
/ |
P1595概述
该UTC P1595是一个单片集成电路降压型DC / DC转换器，它可以驱动一个1.5A的负载无需额外的晶体管。内部补偿，使反馈控制具有良好线路和负载调节，无需外部设计。外部关断功能可以通过逻辑电平来控制，然后输入待机模式。 该UTC P1595的功能在保证+ 3％的容根据指定的输入电压和输出负载的输出电压条件。热关断保护设计，防止过从损坏温度下运行，而电流限制保护防止过输出开关的电流运行。开关如果电流限制功能发生和反馈电压（VFB）低于0.5V的次数会减少。该UTC P1595工作在200kHz的开关频率，因此它允许使用更小尺寸的滤波元件。
P1595引脚图/引脚功能
P1595典型应用电路图
应用领域
● LED灯电源
● 适配器
● 车载逆变电源
● 液晶电视电源
● DVD和DVB电源板
● 通信逆变电源
● 电动工具电源
● 应急灯电源
● 无线和便携式应用
