BL1516参数
|
制造商
|
上海贝岭股份有限公司
|
|
产品种类
|
视频滤波驱动
|
|
产品特性
|
6 db输出驱动增益和驱动双视频负载、输入电压范围包括地面、交流或直流耦合输入/输出、低功率
|
|
电源电压VDD
|
3.3V~5.5V
|
|
频率
|
35MHz
|
|
静电放电
|
8KV
|
|
工作温度
|
-40°C ~ +85°C
|
|

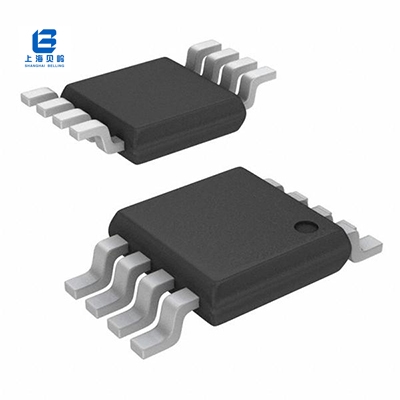

封装
|
SOP8
|
|
代换型号
|
/
|
BL1516概述
BL1516是视频缓冲一体三6分贝增益轨到轨输出驱动和三重6日秩序重建滤波器输出,它拥有35 mhz 3 db带宽。而无源LC过滤器和离散的司机,BL1516可以提高图像质量。适合电池驱动的应用程序,因为BL1516可以操作环境下单一的供应从+ 3.3 v至+ 3.3 v和沉没的超低马36静态电流。视频信号,如DAC的输出,可以输入BL1516 DC-coupled或AC-coupled的方式。内部二极管钳夹和偏压电路可以使用如果AC-coupled输入是必需的。BL1516还集成了一个内部水平转变电路,避免被剪,并允许DCcoupled同步脉冲输出。司机在BL1516可以驱动直流或AC-coupled单(150)或双(75)负载。
BL1516引脚图/引脚功能
BL1516典型应用电路图
BL1516应用领域
● 有线电视和卫星电视机顶盒
● 视频放大器
● 通信设备
● 视频点播
● 个人视频录像机
● DVD播放器、高清电视、投影仪
