BLAD14D125参数
|
制造商
|
上海贝岭股份有限公司
|
|
产品种类
|
高速高精度ADC系列
|
|
产品特性
|
14位、125MSPS、1.8V双通道模数转换器、低功耗、集成ADC时钟占空比稳定器、节能的掉电模式
|
|
输出功率
|
760mW
|
|
无杂散动态范围
|
>90dbc
|
|
最高采样速率
|
125MSPS
|
|
信噪比
|
76dBFS
|
|
工作温度
|
-40°C ~ +85°C
|
|
封装
|
QFN64
|
|
代换型号
|
/
|
BLAD14D125概述

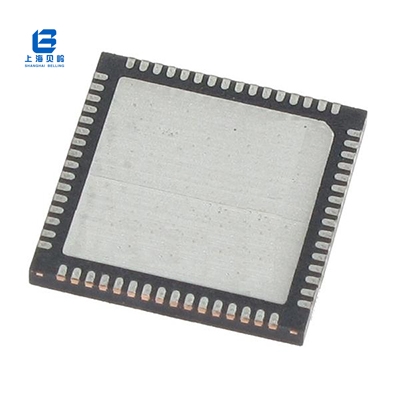

BLAD14D125是一款14位、双通道、105 MSPS的模数转换器(ADC)。旨在支持需要高性能、低成本、小尺寸且具多功能型的通信应用。这款双通道ADC内核采用多级、差分流水线架构。每个ADC均具有宽带宽、差分采样保持模拟输入放大器，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。SYNC输入允许多个芯片的同步。需要时，灵活的掉电选项可以明显降低功耗。ADC输出数据可以直接送至两个外部14位输出端口，这些输出应设置为1.8 V CMOS。设置与控制的编程利用三线式SPI兼容型串行接口来完成。BLAD14D125采用64引脚QFN封装，额定温度范围为−40°C至+85°C工业级温度范围。
BLAD14D125引脚图/引脚功能
BLAD14D125典型应用电路图
BLAD14D125应用领域
● 通信
● 移动电话基站
● 通用软件无线电
● 宽带数据应用
● 超声设备
