品牌:BELLING
起订:3000
发送询价
BL8548参数
|
制造商
|
上海贝岭股份有限公司
|
|
产品种类
|
升压型LED背光/照明驱动电路
|
|
产品特性
|
PFM DC/DC升压恒流白光LED驱动器、低启动电压、高效率、高精度
|
|
模式
|
PFM
|
|
输入电压
|
2V~6V
|
|
低静态工作电流
|
93uA
|
|
频率
|
3MHz
|
|
输出电压
|
19V Max
|
|
反馈电压
|
200mV
|
|
最高效率
|
80%
|
|

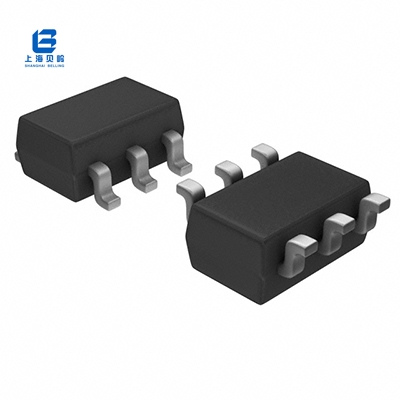

封装
|
SOT23-6
|
|
代换型号
|
/
|
BL8548概述
BL8548变频升压转换器驱动白光led的恒流提供背光手机、pda和其他手持设备。它功能允许串联的白色发光二极管,均匀亮度的LED电流是相同的。允许输入的脉冲反复调整led亮度。快速操作3兆赫频率允许较小的电容和电感。故障条件保护使用周期循环限流最大电感电流和过电压保护。参考0.2 v低电压最小的功率损耗电流检测电阻。转换器可以从2 v 6 v操作,并能够提供最高250 ma输出电流在4-LEDs应用3 v的输入电压。静态电流来自电源低至120 ua。所有的这些特性使得BL8548适用于便携式设备,所提供的一个电池。BL8548 SOT23-6包中可用的铅是免费的。
BL8548引脚图/引脚功能
BL8548典型应用电路图
BL8548应用领域
● 紧凑的背景光模板
● LED电源
● 恒流源
