BL8053参数
|
制造商
|
上海贝岭股份有限公司
|
|
产品种类
|
电荷泵型LED背光驱动电路
|
|
产品特性
|
采用高压特殊工艺、内部集成电荷泵、闪光灯 和手电筒模式切换、过温保护、短路保护
|
|
输入电压
|
2.7V~4.5V
|
|
驱动电流
|
700mA
|
|
频率
|
500KHz
|
|
精准性
|
10%
|
|

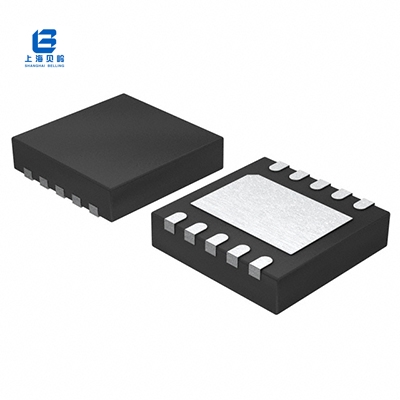

封装
|
DFN3x3-10L
|
|
代换型号
|
/
|
BL8053概述
BL8053是一款采用电荷泵方式，驱动闪光灯和手电筒方式的LED驱动电路。BL8053可实现闪光灯驱动电流和手电筒驱动电流均可调。最大驱动电流达800mA。BL8053内部模块集成了电荷泵，输出反馈回路，输出电流恒定模块等。采用了极低内阻的功率管以确保极大的驱动电流输出。BL8053具有过温保护以及短路保护功能，在异常工作状况下芯片不会被损，使用电荷泵升压，降低了外围元器件的数量和成本，所以更适合便携产品应用。BL8053提供3mm×3mm 10-Pin DFN 封装。
BL8053引脚图/引脚功能
BL8053典型应用电路图
BL8053应用领域
● 智能手机
● MID/平板电脑
● 掌上电脑
