品牌:BELLING
起订:2500
发送询价
BL8587参数
|
制造商
|
上海贝岭股份有限公司
|
|
产品种类
|
电荷泵型LED背光驱动电路
|
|
产品特性
|
高LED电流精度、PWM调光控制、短路保护、热关机
|
|
输入电压
|
2.7V~5.5V
|
|
驱动电流
|
20mA x4
|
|
频率
|
1MHz
|
|
精准性
|
5%
|
|

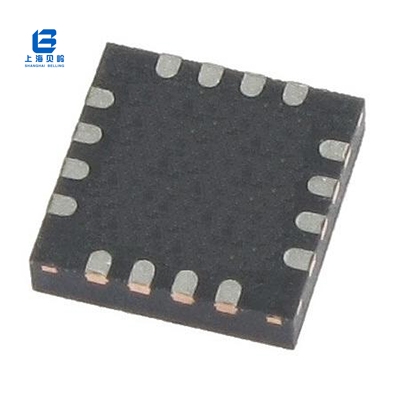

封装
|
QFN16
|
|
代换型号
|
/
|
BL8587概述
BL8587是噪音低,效率高,恒频电荷泵DC / DC转换器对白光LED的应用程序。的操作频率是1 mhz。BL8587工作负荷开关(1×)分数(1.5×)和四个独立模式控制输出,每个通道可以提供从2.8 v 20 ma恒流精确5.5 v供应。只有两个外部1µf和两个0.47µf电容器必须建立一个紧凑和低成本的电源解决方案。BL8587为简单的开/关控制使用EN销并在16单线串行脉冲变暗步骤。低电流关闭功能从VIN和减少断开负载静态电流小于1µa。
BL8587引脚图/引脚功能
BL8587典型应用电路图
BL8587应用领域
● 可编程电流汇
● 白光LED背光
● 手机和智能手机
● pda、数码相机、摄像机
● 颜色(RGB)照明
