品牌:Microne
发送询价
ME4054参数
|
制造商
|
南京微盟电子有限公司
|
|
产品种类
|
锂电池充电芯片
|
|
产品特性
|
采用ThinSOT封装的独立线性锂离子电池充电器
|
|
充电方式
|
线性Linear
|
|
浮充电压
|
4.2V
|
|
输入电压
|
4.25V~6.5V
|
|
充电电流
|
800mA
|
|
静态电流
|
25uA
|
|
精准性
|
±1%
|
|

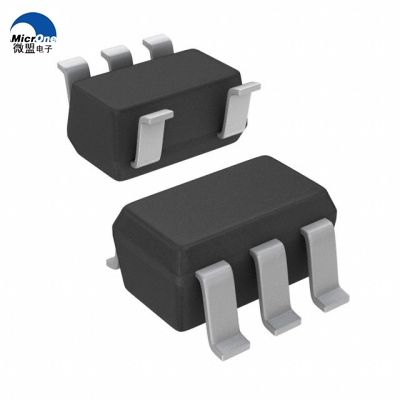

封装
|
SOT23-5
|
|
代换型号
|
/
|
ME4054概述
ME4054是一款完整的单节锂离子电池永恒定电流/恒定电压线性充电器。其中ThinSOT封装与较少的外部元器件数目使得ME4054成为便携式应用的理想选择。而且ME4054是专为在USB电源规范内工作而设计的。由于采用内部MOSFET构架，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定为4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在大道最终浮充电压之后降至设定值的1/10时，ME4054将自动终止充电循环。当输入电压（交流适配器或USB电源）被拿掉时，ME4054自动进入一个低电流状态，将电池漏电流降至2uA以下，可将ME4054置于停机模式，从而将供电电流降至25uA。ME4054的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。
ME4054引脚图/引脚功能
ME4054型号典型应用电路图
ME4054应用领域
● 蜂窝电话、PDA、MP3播放机
●充电座
●蓝牙应用
