ME3101参数
|
制造商
|
南京微盟电子有限公司
|
|
产品种类
|
降压DC/DC转换器
|
|
产品特性
|
同步降压DC/DC、低纹波电压、兼容陶瓷电容、超小封装
|
|
模式
|
PFM/PWM
|
|
输入电压
|
0.9V~6.5V
|
|
输出电流
|
500mA
|
|
静态偏置电流
|
60uA
|
|
频率
|
1.2MHz
|
|
精准性
|
±2%
|
|
最高效率
|
93%
|
|

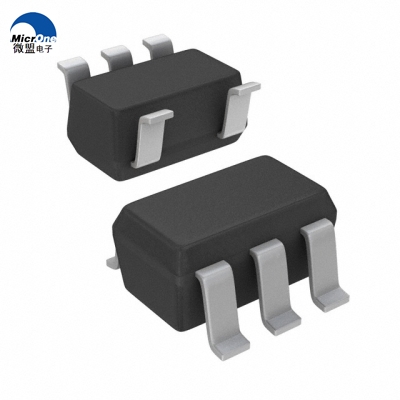

封装
|
SOT23-5
|
|
代换型号
|
/
|
ME3101概述
ME3101是一款同步整流降压型DC/DC。内置 0.6ΩPMOS驱动管和0.7ΩNMOS开关管。兼容陶瓷电容，外部只需一只电感和两只电容,可高效率的输出500mA电流。内置振荡器电路，振荡频率可达1.2MHZ。ME3101为PFM/PWM型自动开关控制模式，在满载时也能快速响应，达到纹波小，效率高的效果。芯片的待机电流可降至1.0uA甚至更小。
ME3101引脚图/引脚功能
ME3101型号典型应用电路图
ME3101应用领域
• 移动电话
• 蓝牙设备
• PDA
• 便携式通讯设备
• 游戏机
• 数码相机
• 无绳电话
• 笔记本
