品牌:Chipown
起订:3000
发送询价
PN8232参数
|
制造商
|
无锡芯朋微电子股份有限公司
|
|
产品种类
|
高精度CC/CV原边反馈交直流转换控制器
|
|
产品特性
|
多模式PFM/PWM工作提高效率、无音频噪音、优异全面的保护功能
|
|
操作电压VDD
|
10V~26V
|
|
输出功率
|
15W
|
|
待机功耗
|
<100mW
|
|
启动电流
|
5uA
|
|
精度
|
±5%
|
|
封装
|

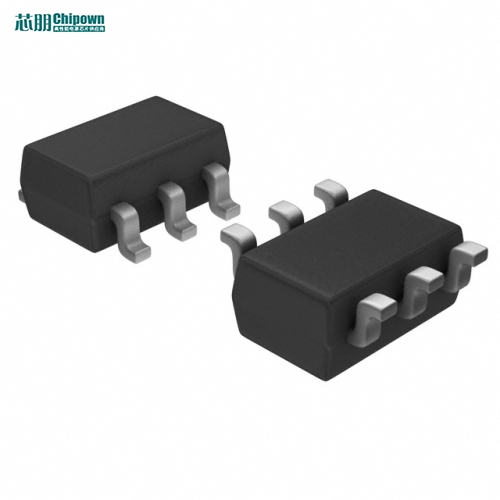

SOT23-6
|
|
代换型号
|
/
|
PN8232概述
PN8232是一款高精度的恒压、恒流原边反馈交直流转换控制器。用于高性能、外围元器件精简的充电器和LED照明。PN8232工作再原边检测和调整模式，可省略光耦和TL431。该芯片提供了极为全面的自恢复保护功能，包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等。极低的芯片启动电流能够满足较高的待机功耗标准。在恒流模式，电流和输出功率可通过CS脚的Rs电阻进行调节；在恒压模式，PFM/PWM模式工作可获得较高的性能和效率。轻载时，该芯片采用较小的峰值电流工作以减小音频噪声。另外，输出线补偿功能有助于获得较好的负载调整率。
PN8232引脚图/引脚功能
PN8232型号典型应用电路图
PN8232应用领域
• 开关电源适配器和电池充电器
• LED照明
