品牌:Chipown
起订:3000
发送询价
PN2200参数
|
制造商
|
无锡芯朋微电子股份有限公司
|
|
产品种类
|
双通F/2F解码器
|
|
产品特性
|
低功耗需求：直流电压5V；CMOS工艺
|
|
速率范围
|
200~15000位/秒
|
|
电源电压
|
5V
|
|
待机电流
|
2.5mA
|
|
基准电压
|
1.63V~1.7V
|
|
工作电流
|
1.8~3.5mA
|
|

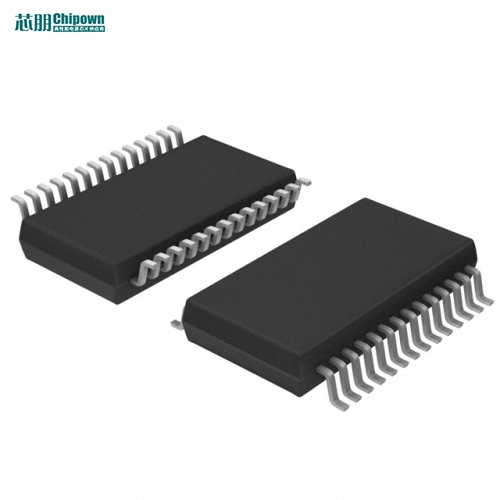

封装
|
SOP28
|
|
代换型号
|
/
|
PN2200概述
PN2200应用于磁条读卡系统。F/2F读/解码芯片能够恢复从磁头产生的F/2F数据码流中包含的时钟和数据信息。PN2200数据速率范围为200~15000位/秒。在此范围内，数据将会自动获取并追踪。
200~15000位/秒的每个通道包含两个主要的模块：
1、模拟板块
次模块讲对磁头获取到的信号进行放大和滤波，消除共模噪声，并检测信号尖峰。此模块还包含保护电路以保护电路器件，实现F/2F数据码流每一比特位的恢复。
2、数字模块
使能和无效计数器对恢复模块进行初始化，这些计数器将对比特位的恢复、信号的定位和检测模块进行初始化。
PN2200引脚图/引脚功能
PN2200型号典型应用电路图
