品牌:Chipown
起订:3000
发送询价
AP5900A参数
|
制造商
|
无锡芯朋微电子股份有限公司
|
|
产品种类
|
移动电源专用芯片
|
|
产品特性
|
5V/1A Powerbank ASIC
|
|
最高效率
|
92%
|
|
工作电压
|
4.25~6.5V
|
|
低静态工作电流
|
50μA
|
|
充电电压
|
5.1V
|
|
充电电流
|
1000mA
|
|
精准性
|
±1%
|
|
封装
|

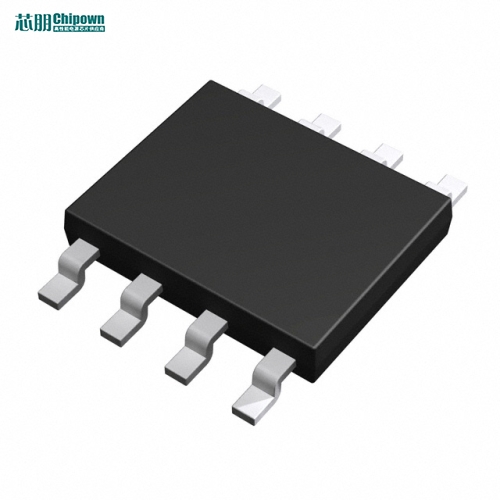

SOP8-PP
|
|
代换型号
|
/
|
AP5900A概述
AP5900A是一款专门用于简约型移动电源的管理芯片，内部由1A线性锂电充电模块，5V/1A升压电源模块，电量显示模块以及综合控制保护模块四部分组成，集成了电量指示，手电筒，按键控制，锂电充电管理，锂电放电控制以及锂电欠压保护等多项功能。AP5900A是以线性方式进行充电，包括了涓流充电，恒流充电和恒压充电的充电过程。浮充电压精度可达±1%。AP5900A的DC-DC升压可以提供高达90%以上的升压转换效率，可持续输出1A电流。AP5900A具有多重保护设计，包括负载过流保护和负载短路保护，输入端短路限流保护，同时芯片端口设计了高兴的ESD保护电路，使得该芯片具有极高的可靠性。AP5900A采用小型化的SOP8-PP封装，极大的简化了移动电源的外围电路，同时可以有效的减少PCB面积。
AP5900A引脚图/引脚功能
AP5900A型号典型应用电路图
AP5900A应用领域
• 移动电源
• PAD\MID备用电源
