品牌:Chipown
起订:3000
发送询价
AP2036参数
|
制造商
|
无锡芯朋微电子股份有限公司
|
|
产品种类
|
同步升压转换器
|
|
产品特性
|
2MHz 3W具有真正关断和短路保护功能
|
|
最高效率
|
96%
|
|
输入电压范围
|
1.2V~4.5V
|
|
低静态工作电流
|
40μA
|
|
输出电压
|
2.1V~5.0V
|
|
输出功率
|
3W
|
|
精准性
|
±2%
|
|
封装
|

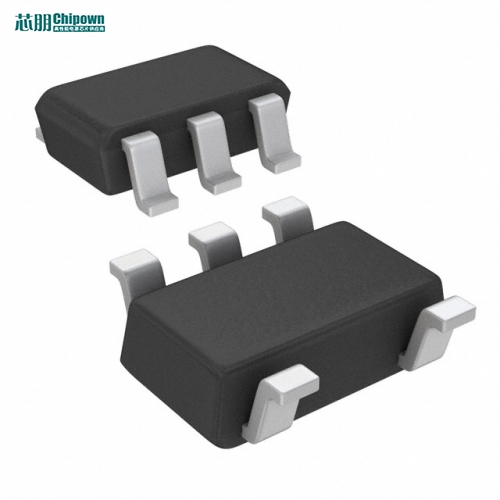

SOT23-5L
|
|
代换型号
|
/
|
AP2036概述
AP2036是一款高效率同步升压转换器，可在低压输入时提供最高3W的升压功率。和大部分升压转换器不同，不仅在极低的输入电压下（低至1.2V）启动，也在关断，短路，输出电流过载时，或输出比输入高的其他事件时，可以将电路把输入从输出断开。这可以节省一个外部,MOSFET，同时这个控制电路把输入从输出断开，提高了输出过载保护的可靠性。AP2036最低可以在1.2V时启动使其非常适合于碱性，等电池应用。2MHz开关频率可以使用轻薄的电感和瓷片电容，减小了方案的封装。内置同步,MOSFER提供了非常搞得效率，并且拥有内置补偿的电流模式控制，外部器件减小到最低。
AP2036引脚图/引脚功能
AP2036典型应用电路图
AP2036应用领域
• MID、智能手机USB OTG应用
• 手机备用电池充电器
• 碱性、镍镉以及镍氢电池应用
• USB供电设备
